YMP-260E型金相試樣磨拋機為雙盤臺式機，適用于對金相試樣進行粗磨、精磨和拋光操作。

本機采用微處理器控制系統，可直接獲得50-600轉/分鐘之間的轉速，從而使本機具有更加廣泛的應用性。是用戶用來制作金相試樣必不可少的設備。

本機帶有冷卻裝置，可以在研磨拋光時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。該機使用方便、安全可靠，是工廠、科研單位以及大專院校實驗室的理想制樣設備。

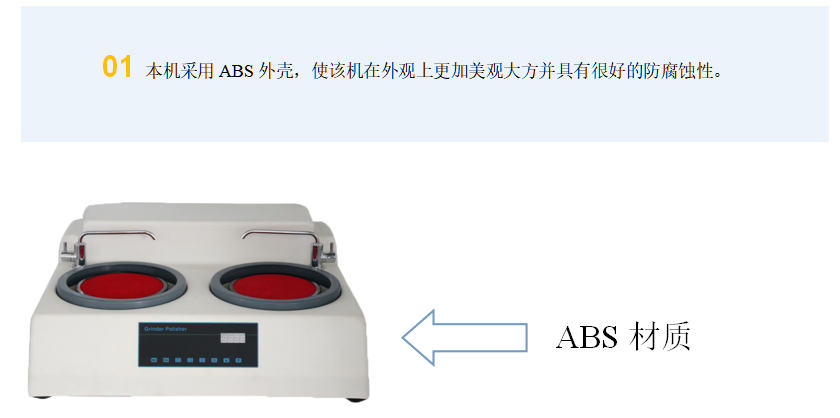

本磨拋機由底座、電機、磨拋盤及控制面板等組成。本機采用ABS外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

主要技術指標

Main Specifications

￠ 磨拋盤直徑： Φ203mm（可訂制Φ230mm、Φ250mm））

￠ 磨拋盤轉速： 50-600轉/分鐘（無級變速） 150轉/分鐘和300轉/分鐘（兩級定速）

￠ 砂紙直徑： Φ200mm（可訂制Φ230mm、Φ250mm）

￠ 工作電壓： 220V  50Hz

￠ 控制方式：       雙盤/單控

￠ 輸入功率： 550W

￠ 外形尺寸： 710*680*330mm

￠ 凈    重： 50KG

各部件功能簡介

Brief introduction of each component function

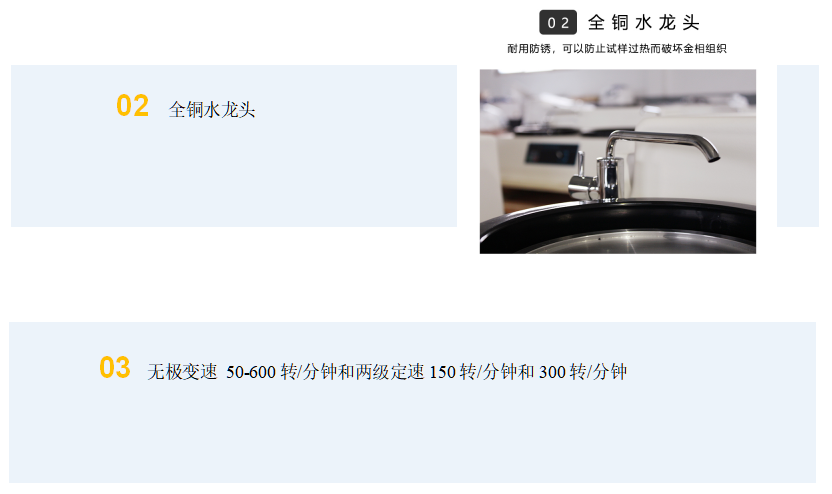

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

擋水圈：磨拋過程中防止水外濺。

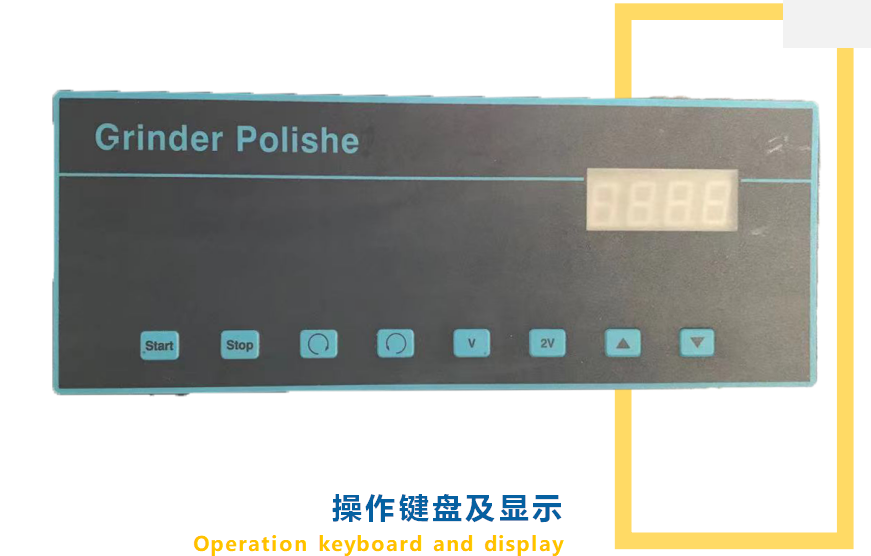

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；整機啟動、停止控制。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

產品優勢

Product advantages

A：顯示屏：設備上電后，啟動后顯示當前轉速。

B：啟動鍵：按啟動健，設備運轉。

C：停止鍵：具有運轉停止和故障復位雙重功能，按停止鍵運轉停止  。當系統出現過壓、過載、過熱、過流、欠壓、短路等故障時，設備自動停機 ,按停止鍵，可使系統自動復位。

D：轉向鍵：按轉向鍵可自由切換機器的運轉方向，可以在運轉中切換。

E：V鍵和2V鍵：是二級定速鍵。按V鍵，磨拋盤轉速為150轉/分鐘，按2V鍵，磨拋盤轉速為300轉/分鐘， V鍵和2V鍵可在啟動前預置，也可以運轉中設定。

F：△鍵和▽鍵：為無級調速鍵，機器在運轉過程中，按△鍵，轉速上升，按▽鍵轉速下降。
