重要注意事項和安全信息

Important notices and safety information

YLQ-110型本機適用于切割各種金屬、非金屬材料的試樣，以便觀察材料金相、巖相組織。

具本機帶有循環冷卻裝置，使用配置好的冷卻液可帶走切割時所產生的熱量，避免試樣過熱而燒傷試樣組織。

該機使用方便、安全可靠。是工廠、科研單位以及大專院校實驗室制作試樣必備的設備之一。

主要技術指標

Main Specifications

￠ 主軸轉速： 2800r/min

￠ 最大切割直徑： φ110mm

￠ 砂輪片規格： 350*2.5*32mm

￠ 電機功率： 4KW

￠ 電壓： 三相380V 50HZ

￠ 外形尺寸： 830*1300*1687mm

￠ 凈    重： 70KG

各部件功能簡介

Brief introduction of each component function

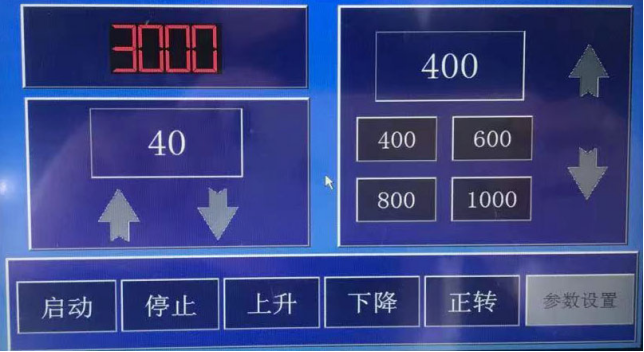

操作鍵盤及顯示

Operation keyboard and display

液晶顯示器從上向下依次顯示時間，轉速，運轉方向。

【速度+】無極調速（↑）是增大速度。停止或者運行時都可調整。

【速度-】無極調速（↓）時減小速度。停止或者運行時都可調整。

【定速1】機器定速運轉選擇200轉/分鐘

【定速2】機器定速運轉選擇600轉/分鐘

【定速3】機器定速運轉選擇800轉/分鐘

【定速4】機器定速運轉選擇1000轉/分鐘

【正/反】磨拋盤運行方向選擇，如果當前正轉，按一下反轉。

【壓力表】當使用本機時壓力表起初應調為0.1mpa，然后機器運轉時轉動旋鈕（+）逐漸加大壓力。

【參數設備菜單】轉速、工作時間等參數設置。

裝 箱 單

Packing List

無各部件功能簡介、產品優勢、操作鍵盤及顯示
